PMMA 材料，中文名為聚甲基丙烯酸甲酯，是一種開發(fā)較早的重要可塑性高分子材料。

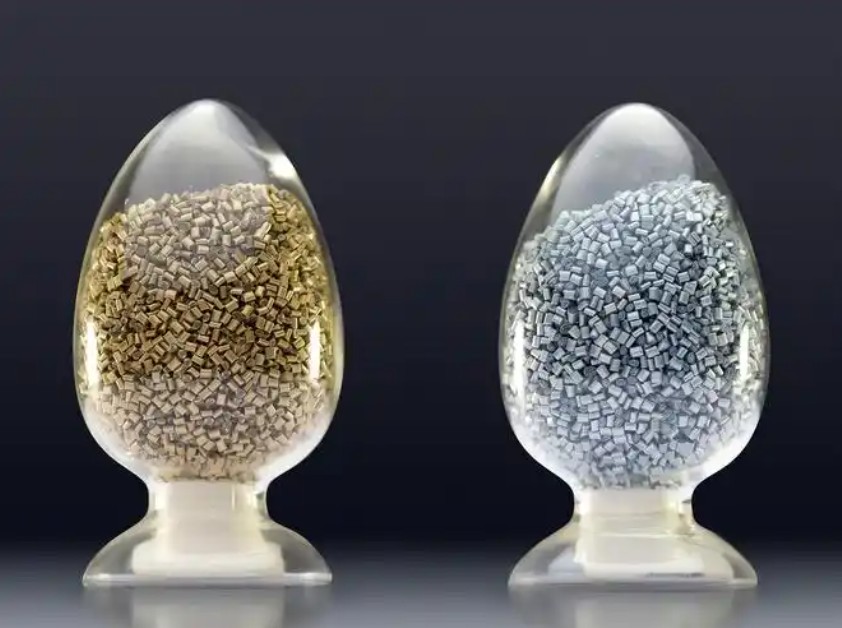

一、基本信息

1.化學(xué)式：(C?H?O?)n。

2.英文名稱：Polymethyl Methacrylate，簡稱 PMMA，也被稱為 Poly (methyl 2 - methylpropenoate)、Poly (methyl methacrylate) 等。

3.密度：通常介于 1.19 - 1.22g/cm3。

4.分子量：在 50 萬 - 100 萬之間。

5.玻璃化溫度：達 104℃。

二、性能特點

1. 物理性質(zhì)：外觀透明，表面光整，與無機玻璃某些特點相似。可溶于二氯乙烷、氯仿、丙酮等有機溶劑，不溶于乙醇、乙醚或石油醚等。

2. 化學(xué)性質(zhì)：可耐較稀的無機酸，但濃的無機酸可侵蝕它；耐堿性較好，但濕熱的氫氧化鈉、氫氧化鉀可侵蝕它；可耐鹽類、油脂類和脂肪烴類，可吸收醇類溶脹并產(chǎn)生應(yīng)力開裂，不耐酮類、氯代烴和芳烴；對臭氧和二氧化硫具有良好的抵抗能力；氧指數(shù)為 17.3，屬于易燃塑料，點燃離火后不能自熄，火焰呈淺藍色，燃燒時伴有腐爛水果、蔬菜的氣味。

3. 光學(xué)性能：是高度透明的無定形熱塑性塑料，透光率可達 90%-92%，比玻璃的透光度高，折射率為 1.49，霧度不大于 2%，可透過大部分紫外線和紅外線。

4. 力學(xué)性能：拉伸強度為 55 - 77MPa，彎曲強度為 110MPa，斷裂伸長率為 2.5%-6%，屬于硬而脆的塑料，且具有缺口敏感性，應(yīng)力作用下易開裂；40℃是一個二級轉(zhuǎn)變溫度，超過 40℃，材料的韌性、延展性有所改善；具有室溫蠕變特性，隨著負荷加大、時間增長，可導(dǎo)致應(yīng)力開裂現(xiàn)象；表面硬度低，易于劃傷，耐磨性較差，抗銀紋能力較差。

5. 電學(xué)性能：主鏈側(cè)位含有極性的甲酯基，電性能不及聚烯烴和聚苯乙烯等非極性塑料，但仍具有良好的介電和電絕緣性能以及較好的抗電弧性，在電弧作用下，表面不會產(chǎn)生碳化電弧徑跡現(xiàn)象。

三、合成與加工

1. 合成方法：以甲基丙烯酸甲酯為原料，通過自由基聚合機理進行聚合反應(yīng)來生產(chǎn)，引發(fā)方式有光、熱或引發(fā)劑，可按本體、乳液、懸浮聚合等方法實施工業(yè)生產(chǎn)。

2. 加工工藝：成型前必須干燥，干燥條件為 80 - 100℃下干燥 4 - 6h。可采用澆鑄、注塑、熱成型等工藝來加工。

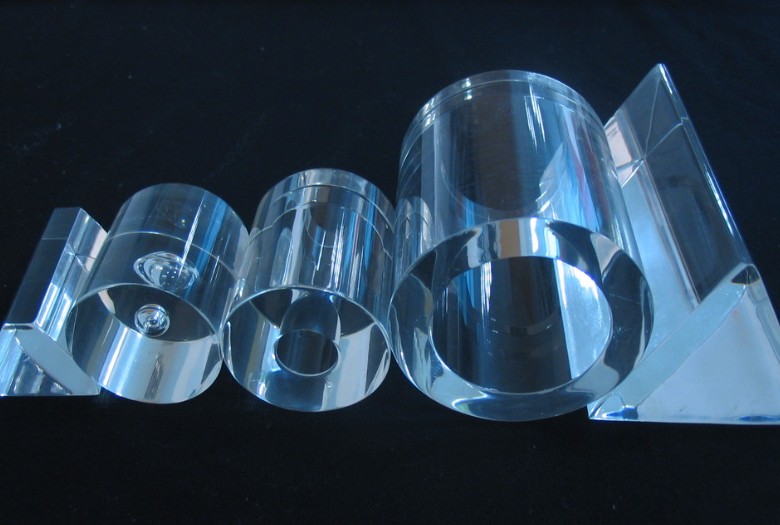

四、材料分類

1. 有色透明有機玻璃：光透過時柔和，根據(jù)透明度不同，又可分為完全透明、半透明和不透明三種類型。

2. 珠光有機玻璃：在普通有機玻璃中加入珠光粉或熒光粉制成，色彩鮮明，表面光滑，適用于制作人物和動物造型、商標、裝飾品等。

3. 壓花有機玻璃：具有透明和半透明的無色類型，質(zhì)地較脆，容易斷裂，適于制作特定的裝飾物品。

4. 磁有機玻璃：光澤度不如珠光有機玻璃鮮亮，同樣質(zhì)地脆弱，容易斷裂，適合制作表盤、盒子、醫(yī)療器械以及人物和動物的造型材料。

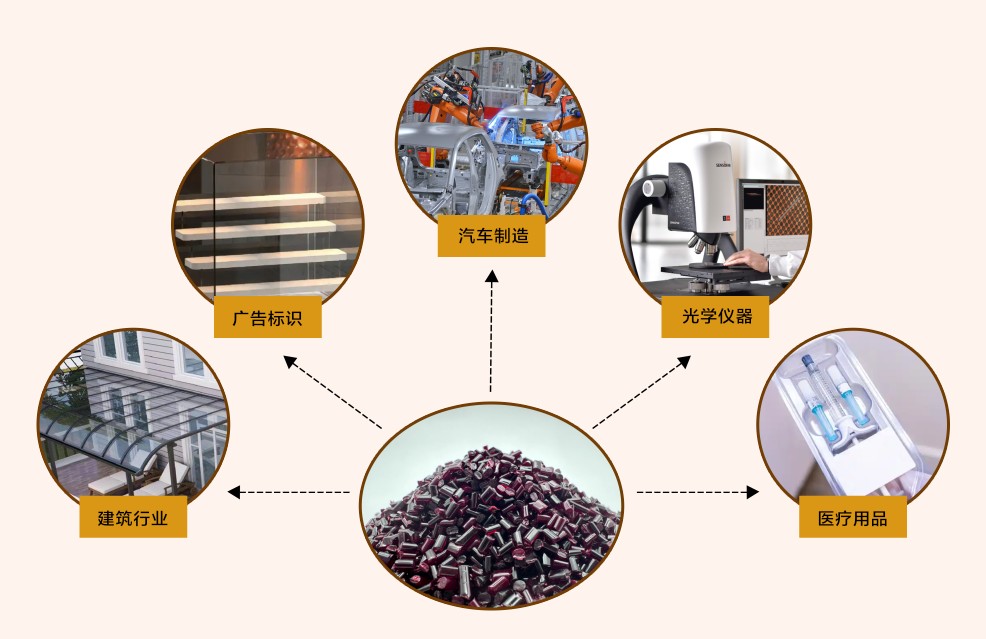

五、應(yīng)用領(lǐng)域

1. 玻璃替代品：在航空航天器械、飛機、汽車、船舶等方面用作防彈玻璃和窗玻璃，還應(yīng)用于儀表零件、信號顯示燈罩等。

2. 建筑領(lǐng)域：用于室內(nèi)外照明及非照明信號顯示、天花板照明設(shè)備、高級裝飾品、家具、隔板材料等，還可應(yīng)用于建筑采光體、透明屋頂、棚頂?shù)取?/p>

3. 光學(xué)儀器：是制造各種光學(xué)鏡片的理想材料，包括眼鏡、放大鏡、透鏡等，還可用于制作信息傳播材料，如光盤及光纖等。

4. 醫(yī)療器械：廣泛應(yīng)用于整形外科，用于制造假肢、假鼻、假眼、牙及牙托、醫(yī)用導(dǎo)光管、人工角膜等，也用作嬰幼兒保護箱的透明防護罩等。

5. 藝術(shù)品領(lǐng)域：可替代傳統(tǒng)玻璃用于畫框，避免眩光問題，也適用于制作仿琥珀工藝品、玻璃擺件等，還可作為保護罩用于保護珍貴收藏品。

6. 其他領(lǐng)域：在衛(wèi)生潔具方面有廣泛應(yīng)用，如浴缸、洗臉盆、化妝臺等；PMMA 共聚物還可用于纖維、皮革處理劑、塑料和橡膠粘合劑等。
